宝来车系点火系统采用双缸点火式点火系统。两个气缸共用一个点火线圈,该点火线圈的高压电同时送往两个气缸的火花塞。
: c. t5 s$ v c! s- R \2 V( U/ n) N {' @$ q% G# ?
如下图所示,点火线圈N152的供电为SC2425A熔丝通过地址码40送来的12V蓄电池电压。发动机控制单元端子T80/57和T80/71分别控制点火变压器内的两个点火线圈,完成双缸同时跳火。
/ ?7 u" Z: Y; }5 A% i. [( [9 f0 J- m: `2 I) I3 I' Z' g& z1 Q6 _

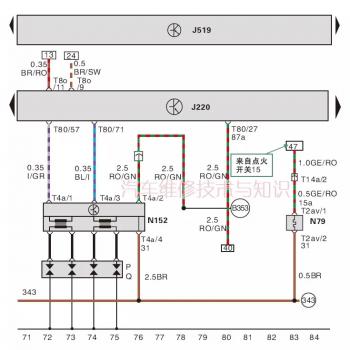

点火线圈电路图
8 s8 a' H* X5 VJ220-Motronic控制单元;J519-车载电网控制单元;N79-加热电阻(曲轴箱的排气孔);N152-点火变压器;P-火花塞插头;Q-火花塞;T2av-2芯黑色插头连接;T4a-4芯黑色插头连接;T14a-14芯黑色插头连接,在发动机舱内左大灯后面;T80-80芯黑色插头连接;343-喷射装置线束中的接地连接(点火线圈);B353-主线束中的正极连接4(87a)
