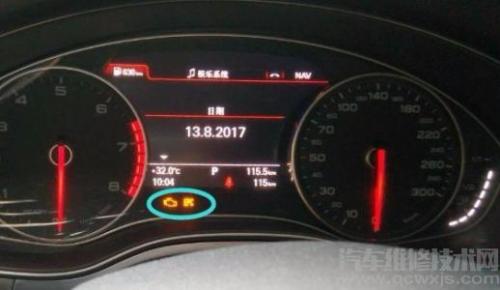

故障现象:装备2.0BPJ发动机的A6L新车,加了97号汽油,上路后发现废气灯报警。, i! c5 t; e$ R8 H$ b. s
& ^, }$ p6 q+ K) ^检修过程:
' v' [5 l+ V4 x3 I7 G+ H4 }/ T① 用5052检查,显示气缸列1在非怠速工况下混合气过稀。/ s% d: {$ M: ?7 [8 y! G! m9 E- u
② 根据引导性故障查询提示检查进气系统是否有泄漏,检查活性炭罐电磁阀是否正常。0 S; h; a* m' v
③ 更换老型号的废气阀、节气门、凸轮轴调节器、氧传感器,并对油路系统进行了清洗,故障仍未排除。
# ?7 p/ _2 u/ A6 _% v. ]: l: F2 N④ 尝试对该车的发动机控制单元进行更换,该车的硬件版本号是19,换上的硬件版本号是16。然后进行路试,还是报警。
$ x9 T v4 r* J' y, c0 }+ [⑤ 给该车加不含乙醇的汽油,并添加燃油宝,行驶后废气灯还是报警。" ?% l! w+ ?0 Y- w! A$ R# e$ a
⑥ 对“气缸列1在非怠速工况下混合气过稀”这个故障重新进行分析和梳理,混合气稀的原因无非是空气多了或供油少了。检查油压、汽油滤芯、喷油量,都很正常。+ F# x, b! N( @6 S8 \4 e+ Y% w
⑦ 通过对同一车型发动机数据组1第三列发动机空燃比数据分析发现,冷车快怠速时,正常车辆的数据值在-4~0.8范围内波动,而该车的数据值在8~11之间波动,显然,混合器过稀。! H! U3 q9 _0 P/ t
[url=http://www.qcwxjs.com/content/uploadfile/201910/thum-cdc61571384570.jpg] [/url]
4 a& X! E7 U$ j8 ?' a' A/ @& d5 {⑧ 通过数据流分析可知,在空气流量计后面有多余的空气进入燃烧室。, t7 ]$ j1 a$ n1 S1 K
故障点有3处:, w- c3 D$ q6 B
一是压力调节阀漏气;二是活性炭罐电磁阀漏气;三是从涡轮增压器到节气门之间有漏气。3 e0 ^% J7 | j% a6 o$ n
由于前两个故障点经检查正常,那么只有“从涡轮增压器到节气门之间有漏气”这个故障的可能性最大了。
5 V9 B/ E3 L( t: R0 d3 u, t( v6 W⑨ 拆下从节气门到节气门之前的压力管,包括中冷器这一段,然后加压试漏,结果为正常。再检查谐振腔,也是正常。最后检查涡轮增压器出口到压力管之间的这根软管,结果发现加压试漏还是正常。; \: q: Q5 x2 V$ y; L" L
⑩ 当把所有管路都装上后再读数据值时,发现数据值在-4~1范围内波动,表明数据正常。在拆从涡轮增压器出口到压力管这根软管时,发现连接涡轮增压器出口这头软管拆下时管子较松动。
( b* Y! f r- g7 v
" ]% Z [; I' _. d8 Y附加分析:
% Z& W( Y& z0 e- U7 C1 H, t1 d: ^① 发动机热车怠速运转时,进气量较少,漏气较少。
K# x: P1 a# Z# t1 m② 当发动机进入部分工况时,涡轮增压器出口处气流加大,由于出口处软管较松,根据文杜里原理,外面的空气随进气流被吸进燃烧室,造成混合气过稀。1 H S- }5 s- H8 U# A9 C, A8 X, S
% F- _+ e9 h$ h! Y
故障排除:把涡轮增压器出口软管卡箍上紧,故障排除。经路试,废气灯不再报警。 |
